Industrial Motorized butterfly balbula China pabrika supplier Manufacturer

Mubo nga paghulagway:

Motorized butterfly valve, Resilent seated butterfly valves lug type, nga gilinya sa rubber sleeve.

Sentric shaft nga posisyon, 100% bi-directional bubble tightness

Pinless nga disenyo sa disc aron mapugngan ang pagtulo gikan sa disc

Compact nga disenyo ug yano nga istruktura

Sayon nga pagmentinar nga adunay mapuli nga mga bahin

Naglihok isip isolation valve ug flow regulate valve.

NPS 1.5"-24" Gibutang taliwala sa mga flanges ANSI B16.1, ASME B16.5

Diametro 40mm – 600 mm tali sa mga flanges EN1092 PN10,PN16,PN25

Sumbanan sa disenyo: API 609, BS EN 593, MSS SP-67.

Nawong-sa-Nawong nga dimensyon: API 609, ISO 5752, BS EN 558, BS 5155, MS SP-67.

Operator sa lever / worm gearbox / electric operator / pneumatic operator

Presyon sa Pagtrabaho: PN10/16/25, Klase125/150

NORTECHis usa sa nanguna nga China Motorized butterfly valveMabakod nga naglingkod nga Butterfly ValveManufacturer & Supplier.


Detalye sa Produkto

Mga Tag sa Produkto

Unsa ang Motorized butterfly valve?

Ang balbula sa alibangbang nga de motor Mabaskog nga Naglingkod nga Balbula sa Alibangbang,gitawag usab nga "concentric", "rubber lined" ug "rubber seated" butterfly valve, adunay rubber (o resilient) nga lingkoranan tali sa external diameter sa disc ug sa internal nga bungbong sa balbula.

Ang balbula sa alibangbang usa ka quarter-turn valve nga nagtuyok sa 90 degrees aron maablihan o isira ang agianan sa media.Kini adunay usa ka circular disc, nailhan usab nga butterfly, nga makit-an sa sentro sa lawas nga naglihok ingon nga mekanismo sa pagsira sa balbula.Ang disc konektado sa usa ka actuator o gunitanan pinaagi sa shaft, nga moagi gikan sa disc ngadto sa ibabaw sa balbula nga lawas.

Ang balbula sa alibangbang gigamit usab isip balbula nga nag-regulate sa pag-agos, kung ang disc dili mag-rotate sa usa ka tibuuk nga quarter-turn, kini nagpasabut nga ang balbula partially bukas, mahimo naton makontrol ang pag-agos sa mga likido pinaagi sa lainlaing anggulo sa pagbukas.

(CV/KV nga tsart sa resilient seated butterfly valve anaa sa hangyo)

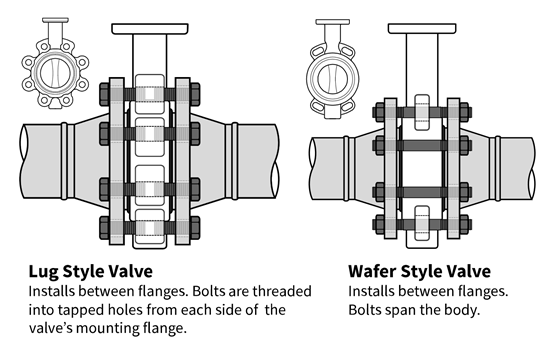

Mabakod nga Naglingkod nga Butterfly Valve Lug type,ang labing compact nga disenyo uban sa mubo nga nawong sa nawong.kini angay sa taliwala sa duha ka flanges, uban sa studs moagi gikan sa usa ka flange ngadto sa lain.Ang balbula gihimo sa lugar ug gitakpan sa gasket pinaagi sa tensyon sa mga studs.Ang usa ka lig-on nga naglingkod nga butterfly valve lug type usa ka gaan, wala’y pagmentinar, epektibo nga gasto, ug kasaligan nga solusyon sa lainlaing mga aplikasyon.

Motorized butterfly balbula,kasagaran gigamit diin ang balbula naa sa tumoy sa tubo tungod kay wala’y 2nd flange aron masiguro ang mga stud.Hinunoa, ang mga lug gibutang sa balbula nga adunay mga tapped hole nga mohaum sa bolt pattern alang sa gidak-on ug pressure classification sa flange.Ang mga bolt gipaagi sa mga lungag sa flange ug gihigot sa mga tapped nga mga lungag sa lug.

Panguna nga mga Feature sa NORTECH Motorized butterfly valve

Pangunang mga bahin sa Motorized butterfly valve

  • Ang mga compact construction moresulta sa ubos nga gibug-aton, gamay nga espasyo sa pagtipig ug pag-instalar.
  • Centric shaft position, 100% bi-directional bubble tightness, nga naghimo sa pag-instalar nga madawat sa bisan unsang direksyon.
  • Ang bug-os nga bore nga lawas naghatag gamay nga resistensya sa pag-agos.
  • Wala’y mga lungag sa agianan sa agianan, nga nagpadali sa paglimpyo ug pagdisimpekta alang sa sistema sa tubig nga mainom ug uban pa.
  • Ang goma nga gilinya sa sulod sa lawas naghimo sa likido nga dili makontak sa lawas.
  • Ang PTFE lined bearings gidisenyo alang sa anti-friction ug pagsul-ob, wala'y gikinahanglan nga lubrication.
  • Gisulud nga lining sa lawas, dali nga ilisan ang liner, wala’y corrosion tali sa lawas ug lining, nga angay alang sa paggamit sa katapusan sa linya.

Mabakod nga naglingkod nga butterfly valve lug typemga bahin sa disenyo sa pinless disc

Mga matang sa operasyon alang sa Resilient seated butterfly valves lug type

Paggunit sa lever
  • Butterfly valve PN10/16, Class125/150 DN32-DN200
  • Butterfly balbula PN25,DN32-DN150
Manwal nga gearbox
  • bug-os nga han-ay gikan sa DN32-DN600
Pneumatic actautor
  • Pneumatic actuator double acting(DA)
  • Pneumatic actuator spring return(SR)
Electric actuator
  • On-off nga tipo nga electric actuator
  • Modulating actuator
  • Water proof
  • Ang pamatuod sa pagbuto
Libre nga stem ISO5211 mouting pad
  • stem dimensyon ug ISO flange customized sa hangyo sa customer.
lig-on nga naglingkod-butterfly-valve-lug-type-02
splined-shaft

Precision splined shaft

Alang sa diametro DN32-DN350

disenyo sa rubber-sleeve-lingkoranan

Gihulma nga goma nga manggas

hexagon-shaft

Hexagon shaft

Alang sa diametro DN400 ug pataas

relient-seated-butterfly-valve-lug-type-01
lever
manwal nga gear
pneumatic-actuator
electric-actuator
free-stem

Teknikal nga detalye sa Motorized butterfly valve


Pangunang mga bahin nga mga materyales
sa Motorized butterfly balbula:

Mga bahin Mga materyales
Lawas Ductile nga puthaw, carbon steel, stainless steel, duplex stainless steel, Monel, Alu-bronze
Disc Ductile iron nickel coated, ductile iron nylon coated/Alu-bronze/stainless steel/duplex/Monel/Hasterlloy
Liner EPDM/NBR/FPM/PTFE/Hypalon
Tukog Stainless steel/Monel/Duplex
Bushing PTFE
Bolts Stainless steel

Mga materyales sa balbula sa lawassa Motorized butterfly valve resilient seated butterfly valves

Ductile nga puthaw
  • GGG40/50
  • GGG40.3(gipainit)
  • ASTM A536 60-40-18
  • BS2789 400-18
  • Kinatibuk-ang aplikasyon
  • Bug-at nga mga aplikasyon, Bugnaw nga mga aplikasyon, petrochemical nga mga industriya, mga estasyon sa kuryente
Stainless steel
  • ASTM A 351 CF8/CF8M
  • Duplex UB6/31803
  • Tambal, pagkaon, ilimnon
Alu-bronse
  • ASTM B584 C95400
  • BS 1400 LG1
  • DIN 1705(RG10)
  • Serbisyo sa Marine

Mga materyales sa balbula discsa resilient seated butterfly valve lug type

Ductile iron nickel coated
  • GGG40/50
  • GGG40.3(gipainit)
  • ASTM A536 60-40-18
  • BS2789 400-18
  • Hangin, dili makadaot nga init o bugnaw nga tubig
Ductile iron nylon coated
  • GGG40/50
  • GGG40.3(gipainit)
  • ASTM A536 60-40-18
  • BS2789 400-18
  • Mainom nga tubig, tubig(max. 70°C, PH value tali sa 4.5 ug 9)
Ductile iron PTFE linyad
  • GGG40/50
  • GGG40.3(gipainit)
  • ASTM A536 60-40-18
  • BS2789 400-18
  • Mga asido, alkalis, lana, tubig, hangin
Stainless steel
  • ASTM A 351 CF8/CF8M
  • Mainom nga tubig, demineralized nga tubig, solvents, industriyal nga tubig
Duplex nga stainless steel
  • Duplex UB6/31803
  • Mainom nga tubig, makapabugnaw nga tubig, tubig sa dagat, demineralized nga tubig, solvents, pagkaon
Alu-bronse
  • ASTM B584 C95400
  • BS 1400 AB2
  • DIN 1714-CuAl10Ni
  • Tubig sa dagat, tubig nga mainom, gas
Hasterlloy-C
  • CW-12MW A494
  • Phosphoric, hypochloric, acetic, formic, sulfurous



Aplikasyon sa Produkto: Motorized butterfly valve

Asa gigamit ang resilient seated butterfly valve wafer type?

Mabakod nga naglingkod nga butterfly valve wafer type kaylap nga gigamit sa

  • Tubig ug waste effluent treatment plant
  • Papel, tela ug industriya sa asukal
  • Industriya sa konstruksyon, ug produksyon sa drilling
  • Industriya sa pag-brewing, distilling, ug kemikal nga proseso
  • Transportasyon ug dry bulk handling
  • Industriya sa kuryente

Ang lig-on nga naglingkod nga mga balbula sa alibangbang gipamatud-an nga adunayWRASsa UK ugACS sa France, ilabi na sa mga waterworks.

ACS
wras

Pagpamatuod sa Conformité Sanitaire

(ACS)

Plano sa Pagtambag sa mga Regulasyon sa Tubig

(WRAS)
